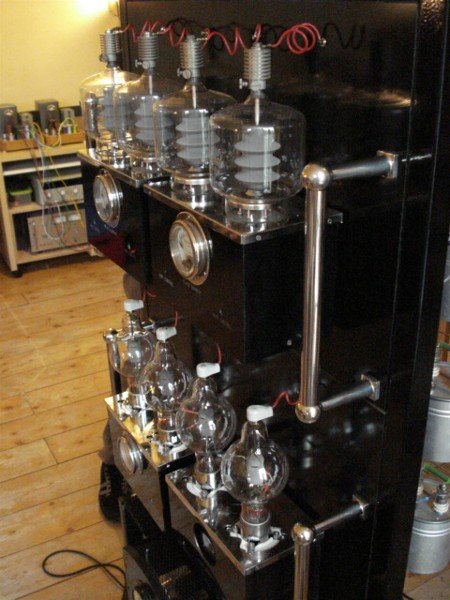

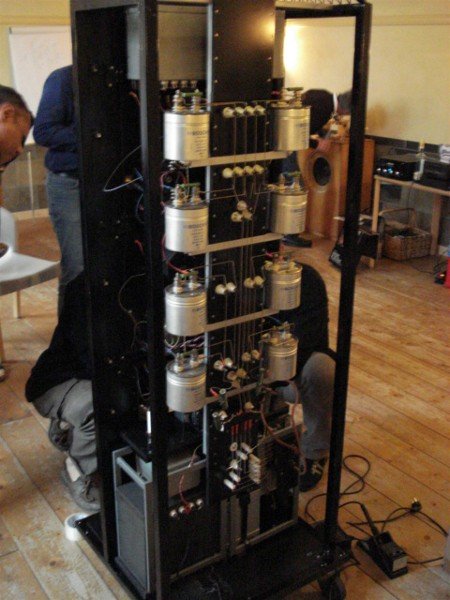

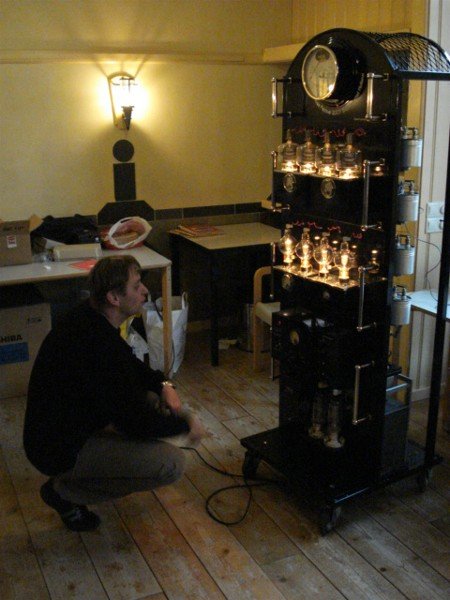

 les transformateurs d'alimentation (en bas)les condensateurs, et les transformateurs de sortie (en haut) |  les tubes 100TH (en bas)380 (en haut) |

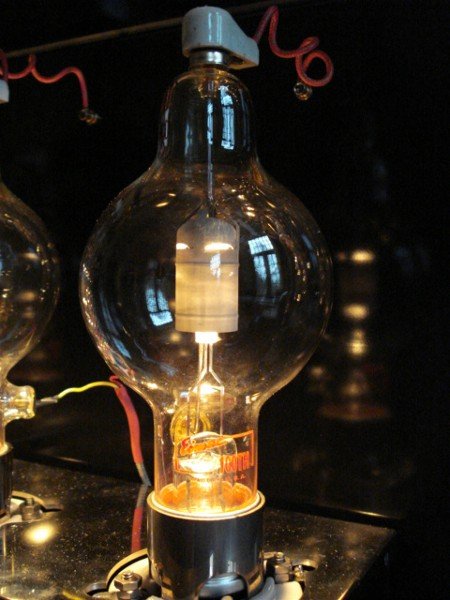

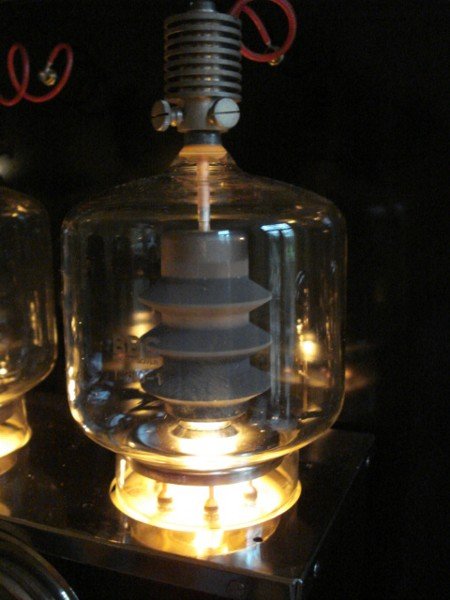

 tube 380 |  tube 100TH
|

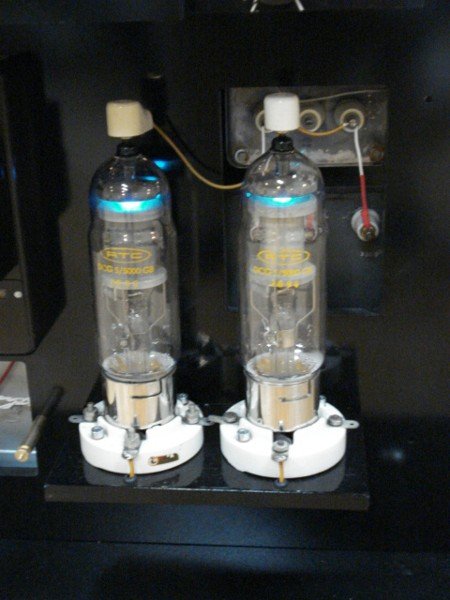

 les redresseuses sont des valves à vapeur de mercure, qui produisent une lumière bleue lorsqu'elles sont sous tension
|
 première mise à feu
|
 petit problème : une fois sous tension, un des tubes 100TH montre des signes de faiblesse
|

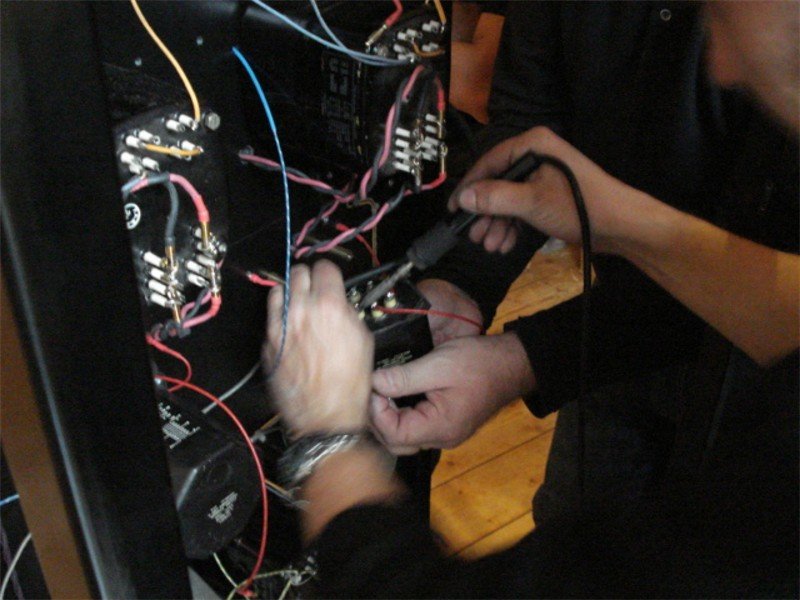

 il faut improviser une solution : l'étage d'entrée est bypassé, et le transformateur inter-étage (rapport 9000 ohm à point milieu/ 600 ohm point milieu) est retourné (en élévateur 150 ohm vers 9000 ohm point milieu) pour fournir le gain nécessaire
|

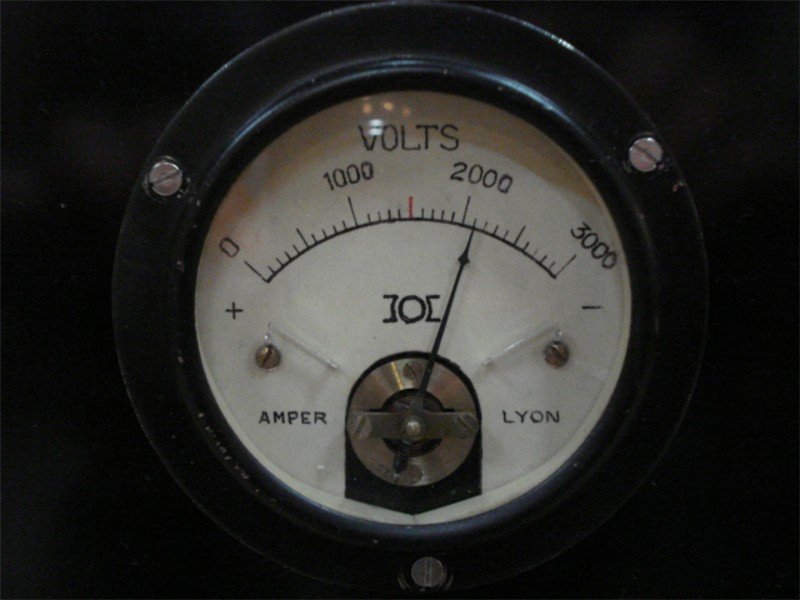

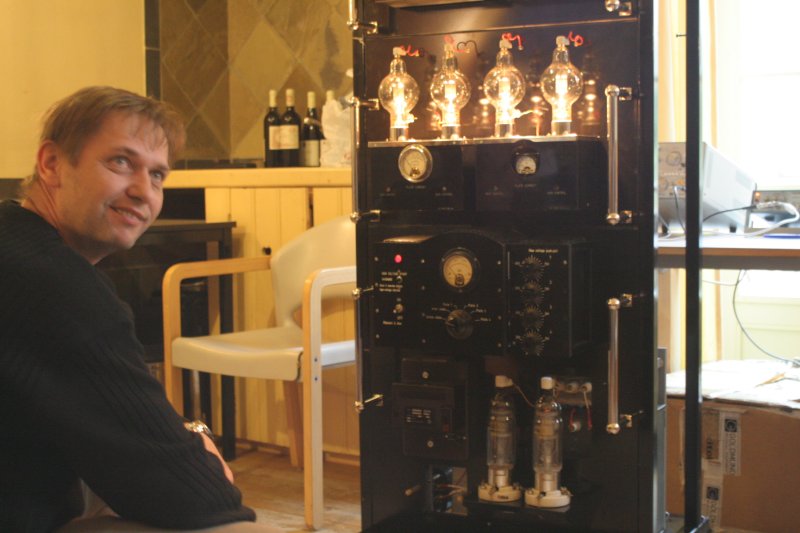

 et hop ! bon pour le service ! les 4800V indiqués par le galvanomètre correspondent à la tension du secondaire du transformateur d'alimentation : 4800V à point milieu, qui permet d'obtenir 2100V redressé (self en tête)
|
 2100V de tension d'alimentation
|
