Les médiocres résultats de la voie médium (Ledauphin/JBL2426 ou Altec802) nous ont amenés à effectuer des mesures croisées avec un autre couple de pavillon/compression, pour déterminer de façon sûre l'élément fautif.
Ce samedi 17 avril 2004, sont réunis chez Jérôme un pavillon Ledauphin de l'association (ils appartiennent à raoul en fait), un autre appartenant à Serge, les moteurs JBL2426, Altec802-8D et TAD2001 (appartenant à Serge). L'ensemble Ledauphin/TAD2001 de Serge est issu de l'enceinte VOT ayant appartenu à la Maison de l'Audiophile. On le suppose au dessus de tout soupçon pour pouvoir le prendre comme étalon afin évaluer le reste du matériel.
Etaient présents également Serge et françois.

Jérôme aux manettes


Serge déballe sa TAD, il a l'air d'y tenir le bougre !




pavillon et compression sur le banc de mesure, l'exemplaire de Raoul est légèrement plus large (2cm) et plus long (1cm) que celui de Serge

Les fréquences de coupures données sont à -3dB (sauf indication contraire).
Les mesures sont toutes faites en proximité (15cm) à 15° horizontal hors de l'axe.

Ledauphin.raoul + JBL2426 coupure basse 400Hz, coupure haute 5kHz : le rendement est le plus élevé des trois compressions testées (JBL 2426, TAD 2001, ALTEC 802-8D) mais la bande passante est étroite, avec des accidents, ce n'est pas très bon, et ceci explique le médiocre résultat d'écoute

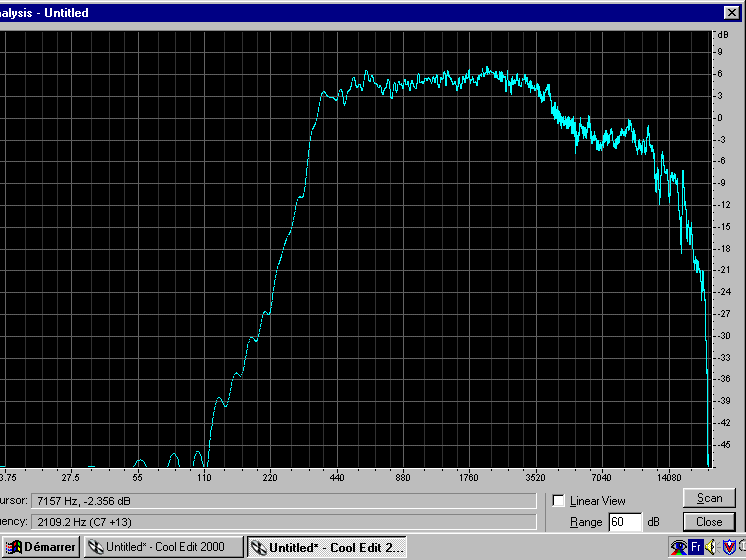

Ledauphin.serge + JBL2426 coupure basse 400Hz, coupure haute 4kHz : résultat similaire au pavillon Ledauphin de Raoul, mais un peu plus linéaire dans la bande passante, en particulier entre 400 et 800 Hz, il y a toujours cette coupure à 4kHz
il se trouve que l'adaptateur "bricolé" pour fixer la compression JBL (3 trous) sur le pavillon Ledauphin (2 trous) n'est pas d'une grande précision d'usinage, cela pourrait expliquer le mauvais résultat dans l'aigu de la compression JBL

Ledauphin.raoul + ALTEC 802-8D coupure basse 440Hz, coupure haute 10kHz, avec une réponse assez torturée, la bande passante est assez reduite, il vaut donc mieux prévoir un tweeter
noter le pic vers 20kHz qui permet à ALTEC d'écrire sur ses spécifications que la bande passante (à -10dB !) s'etend jusqu'à 20kHz ! enfin, il y a prescription, maintenant...

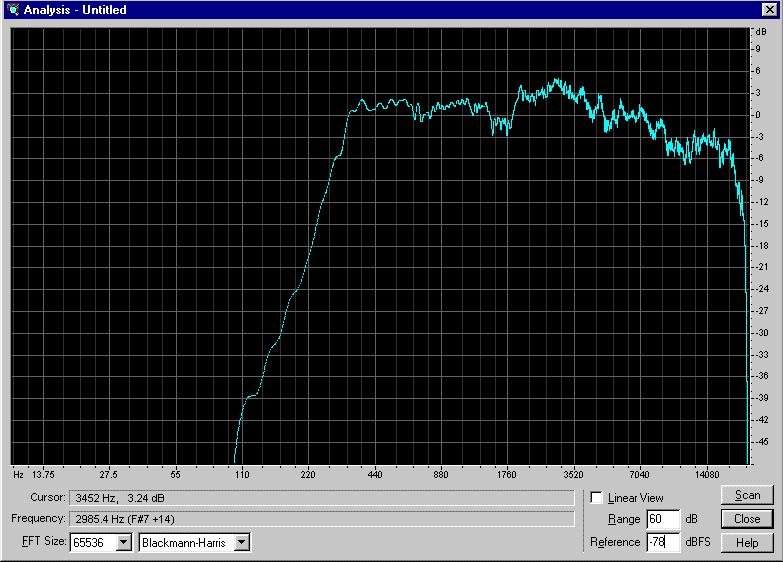

Ledauphin.raoul + TAD 2001 voilà une belle courbe !  coupure basse 330Hz, coupure haute 18kHz, pas d'accident marqué, bonne linéarité

Ledauphin.serge + TAD 2001 coupure basse 360Hz, coupure haute 10kHz. La courbe est légèrement descendante dans l'aigu, ce qui explique ce 10kHz à -3dB, mais on a 18kHz à -6dB, donc rien de bien génant, surtout pour une écoute de proximité, pas d'accident marqué, bonne linéarité

Les conclusions sont que :
